Bagian-Bagian Prisma Poligon dan Fungsinya


Bagian-Bagian Prisma Poligon dan Fungsinya


A.    Tribrach dan Adapter/Carrier

Tribrach

1.      Skrup ABC
      Berfungsi untuk mengatur gelembung nivo dan membuat sumbu satu vertikal.
2.   Nivo Tabung
    Nivo tabung digunkan untuk membuat garis bidik mendatar. Nivo tabung lebih sensitif dibandingkan nivo kotak sehingga dalam mendirikan alat seringkali diatur terakhir kali.
3.   Nivo Kotak
      Nivo kotak digunakan sebagai indikator bahwa alat pada posisi mendatar.
4.   Alat Centering Optis (Optical Plummet)
      Untuk centering secara optis
5.   Skrup Pengunci
      Untuk mengaitkan dan mengunci tribrach dengan kepala statif
6.   Klem pengunci Tribrach
      Untuk membuka dan mengunci tribrach dengan carrier/adapter
7.   Skrup pengunci
      Mengunci dan membuka holder dengan adapter

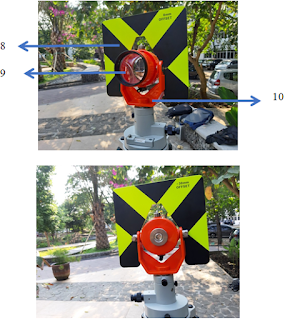

B.    Prisma


8.    Target
Ada yang tertulis konstanta prisma seperti 0 mm atau -30 mm ada juga yang tidak. Berwarna kuning dan bermotif silang agar prisma lebih mudah terlihat.
9.      Prism
Berfungsi sebagai pemantul sinyal yang dipancarkan total station.
10.     Holder
Holder merupakan tempat prism dan juga menyambungkannya dengan adapter
